Olen työskennellyt teollisuuskomponenttien alalla kauemmin kuin haluan myöntää. Vuosien varrella, jos olen kuullut yhden kysymyksen enemmän kuin mikään muu, se on tämä. Väärän valintaMinulletal Kaapeliholkkiei ole vain haitta; se voi johtaa laitevioihin, turvallisuusriskeihin ja kalliisiin seisokkeihin. Olen nähnyt projekteja viivästyneen viikkoja tämän tärkeän komponentin yksinkertaisen laiminlyönnin vuoksi.
Joten, leikataan hämmennystä. Tämä opas ei vain käske sinua "mittaamaan kaapeli". Aiomme sukeltaa syvälle käytännön vaiheisiin ja teknisiin parametreihin, jotka varmistavat, että saat sen oikein ensimmäisellä kerralla, joka kerta.
Poiminta aMinulletallinen kaapelitiivistevatsan tunteeseen perustuva resepti vaikeuksiin. Ammattimainen valinta on datalähtöinen prosessi. Sinun on katsottava täydellinen kuva sovelluksesi vaatimuksista. Tässä on luettelo tekijöistä, joista ei voida neuvotella
Kaapelin halkaisija:Tämä on lähtökohtasi, mutta se ei ole niin yksinkertaista kuin yksi mittaus.
Langan erittely:Kotelosi yhdyskäytävän on sopia täydellisesti.
Ingress Protection (IP) -luokitus:Mitä pidät poissa? Pölyä, vettä tai korkeapainesuihkuja?
Materiaali ja rakenne:Ympäristö sanelee materiaalin.
Sertifikaatit ja hyväksynnät:Turvallisuus ja vaatimustenmukaisuus eivät ole valinnaisia.
Erottelemme kaksi ensimmäistä, jotka ovat yleisimpiä kipukohtia, yksityiskohtaisemmin.
Tässä tapahtuu eniten virheitä. Et voi katsoa tätä. Tarvitset digitaalisen jarrusatulat. Jos sinulla ei ole sellaista, hanki sellainen. Se on paras investointi, jonka teet tähän prosessiin.
Mittaa ulkohalkaisija (OD):Kuori kaapelin pieni osa paljastaaksesi ulkovaipan. Älä mittaa kuorimattoman kaapelin vaippaa.
Tee useita mittauksia:Kaapelit eivät aina ole täysin pyöreitä. Mittaa halkaisija muutamasta eri kohdasta ja kierrä jarrusatulaa.
Tunnista alue:Käytä suurinta löytämääsi mittaa. AMinulletallinen kaapelitiivisteon suunniteltu kiinnittymään useisiin eri kokoihin.
Jotta tämä olisi visuaalinen, tässä on taulukko, jossa näkyy yleinen kaapelikoko ja vastaavaZhechiMinulletallinen kaapelitiivisteosanumero, jota suosittelemme. Huomaa vaihteluväli.
| Kaapelin ulkohalkaisija (mm) | Suositeltu Zhechi Gland -sarja | Langan koko (PG) |
|---|---|---|
| 8-13 mm | ZhechiPG-sarja | PG 9 |
| 12-18 mm | ZhechiPG-sarja | PG 11 |
| 15-22 mm | ZhechiPG-sarja | PG 16 |
| 15-25 mm | ZhechiM-sarja | M 20 |
| 20-30 mm | ZhechiM-sarja | M 25 |
Kierre on se, kuinka tiivistesi liittyy koteloon. Jos tämä menee väärin, se ei yksinkertaisesti mene sisään. Olen nähnyt kokonaisia lähetyksiä hylättyjen lankojen yhteensopimattomuuden vuoksi. Kaksi yleisintä tyyppiä ovat Metric (M) ja NPT (National Pipe Tapered).
Minulletrinen (M) ketjut:Nämä ovat rinnakkaisia lankoja. Ne tiivistyvät O-renkaan tai tiivistealuslevyn kautta. Ne ovat yleisiä Euroopassa ja Aasiassa, ja ne määritellään niiden nimellishalkaisijan mukaan (esim. M20, M25).
NPT-ketjut:Nämä ovat kartiomaisia lankoja. Kierre itsessään muodostaa tiivisteen sitä kiristäessä, usein kierretiivistenauhan avulla. Ne ovat standardi Pohjois-Amerikassa.
Niiden sekoittaminen on mahdotonta, jos tiedät mitä etsiä. Tässä nopea vertailu
| Ominaisuus | Minulletrinen (M) kierre | NPT lanka |
|---|---|---|
| Profiili | Rinnakkainen | Kapenevat |
| Tiivistysmenetelmä | O-rengas / aluslevy | Kierteen muodonmuutos / tiiviste |
| Yhteiset alueet | Euroopassa, Aasiassa, maailmanlaajuisesti | Pohjois-Amerikassa |
| Tunnistaminen | Mittaa tasaisen halkaisijan | Halkaisija muuttuu juuresta harjaan |
Projektissasi sinun on tarkistettava kaapin tai kytkentärasiasi tekninen piirustus. Älä oleta.
Vietän paljon aikaa tehtaan kerroksilla ja tapaamisissa insinöörien kanssa. Nämä ovat kolme yleisintä kysymystä, joita minulta kysytään tuotteistamme.

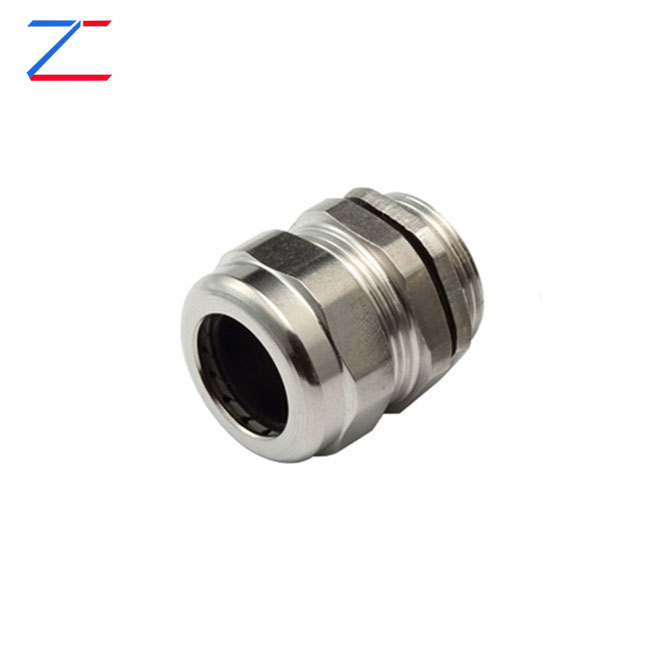

Mikä on lämpötila-alue tavalliselle Zhechin ruostumattomasta teräksestä valmistetun metallikaapelin läpivientiholkille
Minulleidän standardi 316 ruostumaton teräsZhechi-metallinen kaapeliläpivientivoi toimia luotettavasti lämpötila-alueella -60°C - +250°C. Tämä tekee siitä sopivan kaikkeen kryogeenisistä sovelluksista korkean lämpötilan alueisiin teollisuuskoneiden lähellä.
Voinko käyttää messinkistä metallikaapeliläpivientiä meriympäristössä
Vaikka messinki tarjoaa hyvän korroosionkestävyyden, suosittelemme aina ruostumattomasta teräksestä valmistettua 316-varianttiamme todellisiin meri- tai offshore-ympäristöihin jatkuvalla suolasuihkulla. Messinki on erinomainen valinta useimpiin teollisiin ja kaupallisiin tiloihin, mutta ruostumaton teräs tarjoaa ylimääräisen suojakerroksen suolaveden aiheuttamaa pistesyöpymistä ja kiihtynyttä korroosiota vastaan.
Tarjoaako Zhechi kaksoissertifioituja tiivisteitä sekä ATEXille että IECExille
Kyllä, ehdottomasti. Monet lippulaivoistammeZhechi Minulletallinen kaapelitiivistetuotteilla on kaksi ATEX- ja IECEx-sertifikaattia, mikä tarkoittaa, että ne on hyväksytty käytettäväksi räjähdysvaarallisissa tiloissa sekä Euroopan että kansainvälisillä markkinoilla. Tämä on kriittinen sertifikaatti öljyn ja kaasun, kaivos- ja kemianteollisuuden tuotantolaitoksille, ja se on alue, jolla meillä on syvää asiantuntemusta.
Oikean valintaMinulletallinen kaapelitiivisteon sekoitus tarkkoja mittauksia, ympäristöhaasteiden ymmärtämistä ja laitteidesi teknisten ominaisuuksien tuntemista. Se on pieni komponentti, jolla on valtava vastuu. Noudattamalla tätä jäsenneltyä lähestymistapaa voit siirtyä eteenpäin luottavaisin mielin tietäen, että sähköjärjestelmäsi ovat turvallisia, turvallisia ja rakennettu kestämään.
Keskustelemamme yksityiskohdat ovat suunnittelumme ytimessäZhechituote. Rakennamme ne ratkaisemaan juuri nämä ongelmat ja varmistamme, että sen pienin linkki ei koskaan vaaranna projektisi eheyttä.
Jos työskentelet tietyn projektin parissa ja haluat suoraa, asiantuntevaa konsultaatiota, teknisen tukitiimimme on valmis auttamaan. Voimme tarkastella teknisiä piirustuksiasi, ympäristöhaasteitasi ja sertifiointivaatimuksiasi ja suositella täydellistäMinulletallinen kaapelitiivistevalikoimastamme.
Ota yhteyttätänään sitomattomaan konsultaatioon ja anna meidän auttaa sinua turvaamaan yhteytesi pitkällä aikavälillä.
